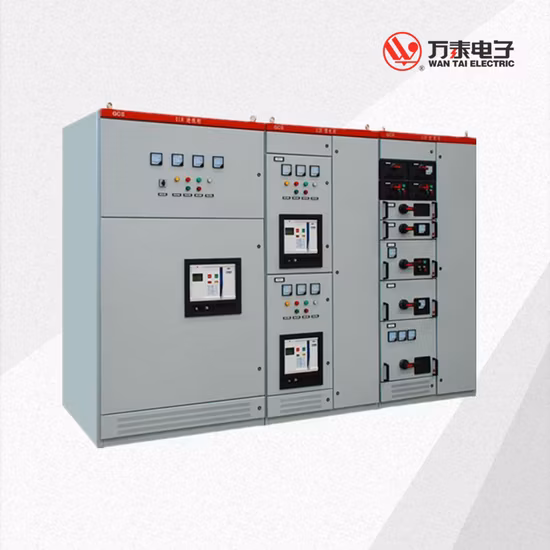

Hochspannungs-/Niederspannungs-Schaltanlagen für Umspannwerksanlagen in China

Basisinformation.

Modell Nr.	GCS-Serie
Einsatzbereich	Kraftwerke
Schalenmaterial	Stahlplatte
Schalenschutzgrad	IP30
Marke	Wantai
Nennarbeitsspannung	400 V (690 V)
Transportpaket	Holzkiste
Spezifikation	GCS
Warenzeichen	Wantai
Herkunft	Huainan, Anhui, China
HS-Code	8537209000
Produktionskapazität	10000

Produktbeschreibung

China Factory HV/LV-Leistungsschaltanlage für Umspannwerksausrüstung
Überblick
Es wird zur zentralisierten Motorsteuerung und Kapazitätskompensation von Strom und Verteilung in einem Stromerzeugungs- und Versorgungssystem mit dreiphasigem Wechselstrom 50 Hz, einer Nennbetriebsspannung von 400 V (690 V) und einem Nennstrom von 4000 A oder weniger verwendet. Es ist anwendbar in Kraftwerken, der Erdölindustrie, der chemischen Industrie, der metallurgischen Industrie, der Textilindustrie und in Hochhäusern sowie bei anderen Anlässen sowie bei Anlässen mit hoher Automatisierung, die eine Verbindung mit Computern wie großen Kraftwerken und petrochemischen Systemen erfordern. Das Produkt hat die nationale obligatorische Produktzertifizierung (CCC-Zertifizierung) gemäß den Standards GB7251.1 und JB/T9661 bestanden und besteht eine Langzeittestlaufbewertung.
TECHNISCHE EIGENSCHAFTEN
Der Rahmen besteht aus offenem 8NF-Stahl, der Hauptrahmen ist mit Befestigungslöchern mit einem Durchmesser von 9,2 mm ausgestattet, wobei die Anzahl der Formen E = 20 mm und E = 100 mm beträgt, und der Rahmen lässt sich flexibel und bequem in jedem Funktionsraum des Schalters zusammenbauen Der Schrank ist voneinander isoliert und die Fächer sind in Funktionseinheit, Sammelschienenraum und Kabelraum unterteilt. Die Rolle jedes Raumes ist relativ unabhängig. Der horizontale Bus ist flach nach dem Schrank angeordnet, um die Widerstandsfähigkeit des Busses gegenüber elektrischer Energie zu verbessern und dem Hauptstromkreis grundlegende Maßnahmen für eine hohe Kurzschlussfestigkeit zu ermöglichen. Das Design des Kabelfachs erleichtert das Ein- und Ausführen des Kabels. Die Höhe der Schublade beträgt 160 mm. Die Schublade verändert sich nur in der Höhe, Breite und Tiefe bleiben unverändert. Die Schublade der gleichen Funktionseinheit ist gut austauschbar. Der Nennstrom des Gerätestromkreises liegt unter 400 A. Die Schubladenplatte weist offensichtliche Spuren von Trennung, Integration, Prüfung und Entnahme auf. Der Schubladenblock ist mit einer mechanischen Verriegelung ausgestattet. Die Schubladeneinheit ist der Hauptkörper und kann sowohl herausgezogen als auch befestigt werden. Es kann miteinander kombiniert und frei verwendet werden. Der Schutzgrad des Schranks ist IP30, er kann auch individuell angepasst werden.
